RIGOL รุ่น MSO5000 series เป็นรุ่นที่มีฟังก์ชั่นที่ครบครัน และหลากหลาย รวมถึง 7 in 1 สเปคสูง Sampling Rate 8GSa/s, หน่วยความจำสุงสุดถึง 100Mpts ใช้เทคโนโลยี Ultravision II (ลิขสิทธิ์จาก Rigol)

รายละเอียดทั่วไป (Feature)

  • มีความถี่ให้เลือกดังนี้ 350 MHz, 200 MHz, 100 MHz และ 70 MHz สามารถเพิ่มความถี่ในภายหลังได้
  • ขนาด 4 ช่องสัญญาณ พร้อมช่องสำหรับวัดลอจิก 16 ช่อง (*ถ้าต้องการใช้ต้องซื้อสายเพิ่ม PLA2216)
  • อัตราสุ่มตัวอย่าง 8 GSa/s real-time sample rate
  • หน่วยความจำ 100 Mpts และ 200 Mpts (*ซื้อเพิ่มได้*) Memory Depth
  • วัดค่าอัตโนมัติได้ถึง 41 parameter
  • รองรับการถอดรหัสสัญญาณดิจิตอล RS232/UART, I2C, SPI, CAN, LIN,  ETC.
  • มีฟังก์ชั่น Bode plot สำหรับ loop test analysis
  • รวม 7 อย่างใน 1, digital oscilloscope, logic analyzer, spectrum analyzer, arbitrary waveform generator, digital voltmeter, frequency counter และ totalizer พร้อม protocol analyzer
  • จอแสดงผลขนาด 9 นิ้ว แบบสัมผัส capacitive multi-touch screen, 256-level intensity grading display, with color persistence
  • มีช่องเชื่อมต่อหลากหลาย USB HOST&DEVICE, LAN(LXI), HDMI, TRIG OUT
  • รองรับ Web Control remote command

Bode Plot: Switching Power Supply Loop Analysis

 RIGOL MSO5000 Series มีฟังก์ชั่น Bode plot สำหรับตรวจสอบการตอบสนองความถี่ของอุปกรณ์ 2 port circuit ต่างๆ โดยจะรายงานเป็นกราฟระหว่าง Gain และ Phase บนแกนความถี่ที่เปลี่ยนแปลงตามที่เราตั้งค่า

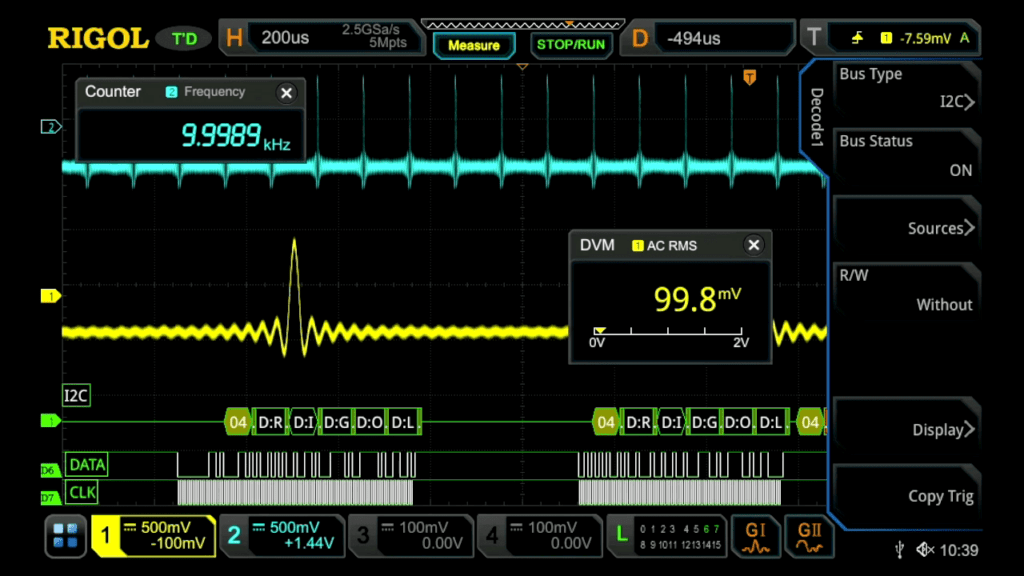

7 in 1 Product Design

รวม 7 อย่างใน 1, digital oscilloscope, logic analyzer, spectrum analyzer, arbitrary waveform generator, digital voltmeter, frequency counter และ totalizer พร้อม protocol analyzer

Super High Sampling Bandwidth Ratio

MSO5000 series มีค่าอัตราสุ่มตัวอย่าง (real-time sampling rate)   ที่สูงมากถึง   8GSa/s และมีความถี่สูงสุดที่ 350 MHz โดย sampling bandwidth ratio มากถึง 23  เท่า เป็นออสซิลโลสโคปที่สเปคสูงสุดที่สุดในระดับเดียวกัน มาพร้อมกับหน่วความจำที่มากถึง  200 Mpts.

รายละเอียดทางเทคนิค (Overview Technical Specifications)

สิ่งที่มากับสินค้า (What's in the Box)

  • MSO5000 Series : Digital Oscilloscope x 1 เครื่อง
  • AC Power Cord x 1 เส้น
  • PVP2350 : 350MHz passive Probe x 4 เส้น
  • Quick Guide x 1 เล่ม
  • USB Cable x  1 เส้น

PVP2350 High impedance Probe 350MHz

1X: DC ~ 35 MHz 10X: DC ~ 350 MHz Compatibility: All models of RIGOL's digital oscilloscopes

AC Power Cord

A power cord designed for the instrument and authorized by local country. You can buy it separately.

ตัวเลือกและอุปกรณ์เสริม (Option)

PLA2216

16-channel logic analyzer probe

RP1025D High voltage Differential Probe

BW: 25 MHz Max. voltage ≤ 1400 Vpp Compatibility: All models of RIGOL's digital oscilloscopes
